簡介：

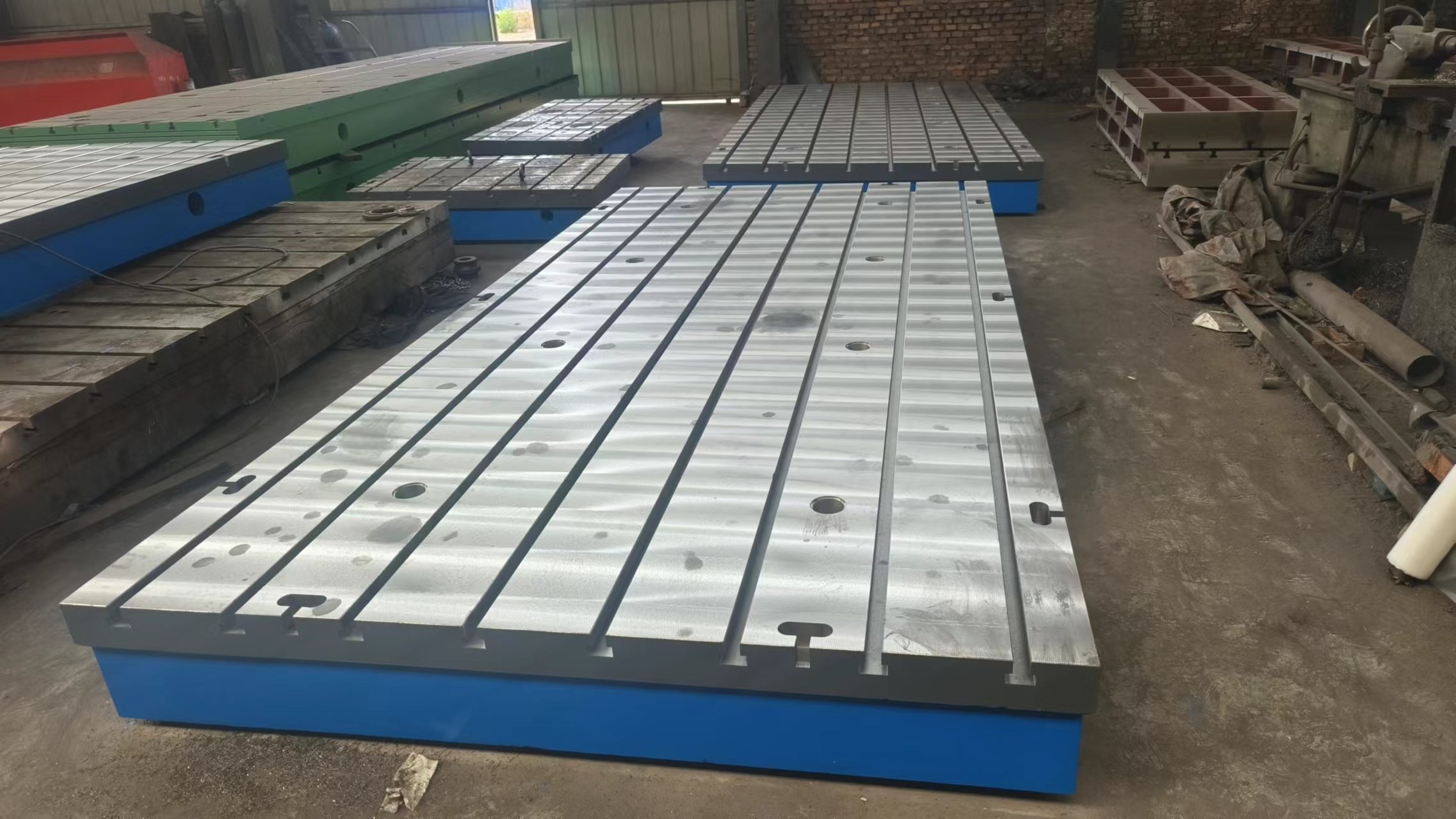

 T型槽平臺又叫T型槽平板是一種表面帶有T型槽的鑄鐵平板，用于電機、測功機、發動機、齒輪箱、車橋、車身、水泵等裝配、調試測機械設備的鑄鐵平臺。它使用高強度鑄鐵鑄造加工而成，不僅精度穩定，而且堅固耐用。



工作面采用的機床粗加工后數控機床精加工，也可通過刮研工藝，用涂色的方法進行檢驗，保證了平面的精度。工作面一般有T型槽，也可以根據要求加工長孔和圓孔，這種平臺采用的是優質純鐵鑄造而成的。廣泛應用在動力機械設備的裝配、調試、焊接、鉚焊，這種產品表面帶有T形槽，可以固定機械設備。 



平臺的平面度可分為： 



①AA級:其平面度(μm)= 1+1.6D2 (D為平臺對角線長或直徑),用于高度精密 之測定之用, 常用于實驗室。 



②A級:其平面度為AA級之兩倍誤差,常用于工具檢驗室作精密量具之檢驗之用。 



③B級:其平面度為AA級之四倍誤差,常用于工具檢驗室或在現場檢驗量具或劃線之用。



在制作測功機試驗T型槽平臺的時有著相當嚴格的技藝要求:



1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣。縮松、劃痕、碰傷、銹點等缺陷。



2、平板的鑄造表面應清除型砂且平整，涂漆牢固。



3、精度等級為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。



4、平板應采用優質細密的灰口鑄鐵或鋁合金等材料制造，其工作面硬度應為170-220HB。



5、平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的最大允許值為5um。



6、采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率的規定：或者25mm×25mm正方形面積的接觸點的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。



關于鑄鐵平臺的安裝

1. 地面安裝。

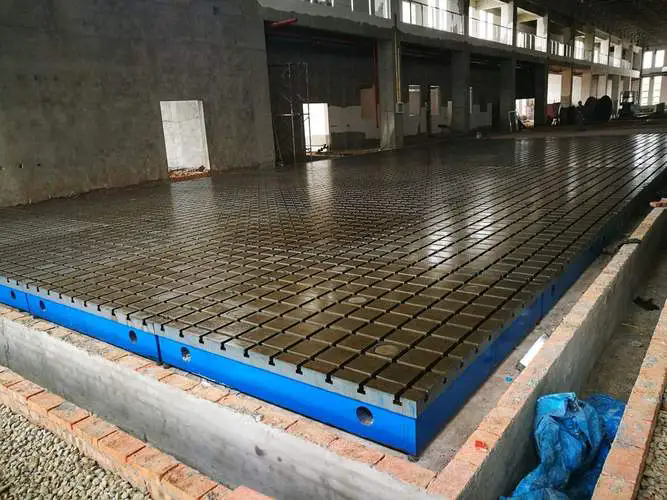

2. 地基安裝。

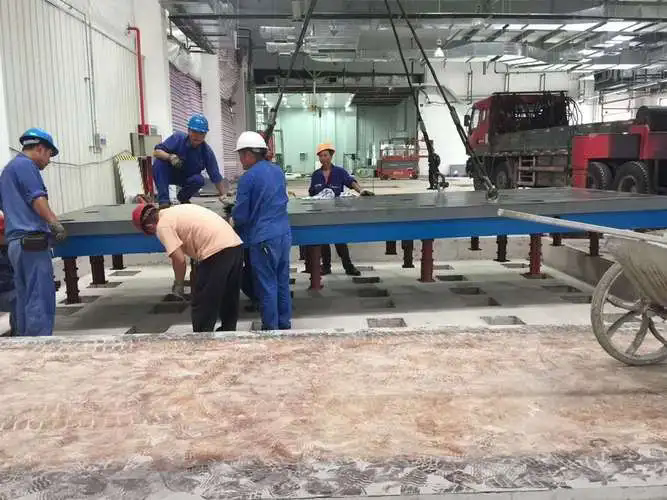

3. 減震器安裝。

以上三種安裝形式要具體根據測試要求確定，對震動赫茲和頻率有要求的可以選擇減震器安裝。要求不嚴格的用地基安裝?？蛰d試驗可以采用地面安裝。具體安裝形式要根據要求客觀的選擇。
